2.2 PairHMM

论文中的 Pairwise Hidden Markov Model (PairHMM) 是基因组测序分析中 变异检测（variant calling） 阶段的核心动态规划算法。它用于把测序读段（reads）比对到候选单倍型（haplotypes）上，计算每种候选单倍型产生这些 reads 的似然概率，从而找出最可能的真实序列。

下面从背景、HMM 原理、PairHMM 算法、计算特征、GenDP 加速方式几个方面详细解释。

---

1. PairHMM 在基因组流程中的位置

论文 2.1 节提到：

• 测序得到 reads；
• 先把 reads 比对到参考基因组（read alignment），例如用 BSW；
• 比对后，reads 中仍然存在小变异（mutations）；
• 下一步是 variant calling，即检测这些变异。

在 variant calling 中，常用工具如 GATK HaplotypeCaller 会：

1. 在某个局部区域，通过 De-Bruijn 图遍历，生成若干候选单倍型（haplotypes）；
2. 对每条 read，计算它由每个候选单倍型产生的概率；
3. 选择概率最大的单倍型作为该区域的真实序列。

第 2 步就是 PairHMM 的任务：给定一条 read 和一个候选 haplotype，计算它们之间的似然得分。这个得分反映了 read 与 haplotype 的匹配程度。

---

2. 什么是隐马尔可夫模型（HMM）？

HMM 是一种统计模型，包含：

• 隐藏状态：我们观察不到，但系统内部所处的状态；
• 观测值：我们能看到的数据；
• 状态转移概率：从一个隐藏状态转移到另一个状态的概率；
• 发射概率：在某个隐藏状态下，产生某个观测值的概率。

在 PairHMM 中：

• 隐藏状态：read 和 haplotype 之间的比对关系，即当前是匹配（M）、插入（I）还是缺失（D）；
• 观测值：read 和 haplotype 上的碱基（A、C、G、T）；
• 转移概率：从一个比对状态转移到另一个状态的概率，例如从匹配变为插入；
• 发射概率：在某个状态下，观察到特定碱基对的概率。

---

3. PairHMM 的状态与转移

PairHMM 通常有三个状态：

• M（Match）：read 的当前碱基与 haplotype 的当前碱基对齐（可能相同也可能不同，但处于匹配状态）；
• I（Insertion）：read 的当前碱基相对于 haplotype 是插入；
• D（Deletion）：haplotype 的当前碱基相对于 read 是缺失（即 read 中缺少对应碱基）。

论文 Figure 2b 展示了 PairHMM 的递推数据流。其中：

• $f^M, f^I, f^D$ 分别表示匹配、插入、缺失状态的概率；
• $\alpha$ 是 HMM 的转移和发射参数；
• $\rho$ 是发射碱基 $X(i)$ 和 $Y(j)$ 的先验概率。

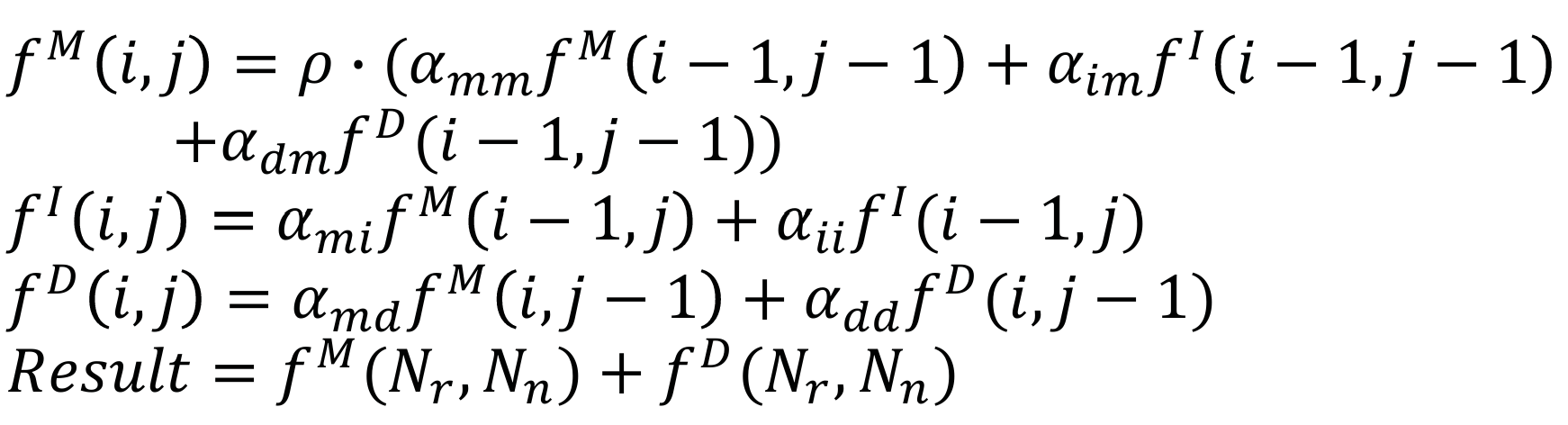

一个典型的 PairHMM 递推公式如下（论文 Figure 2b 的简化版）：

$$f^M(i,j) = \rho \cdot (\alpha_{mm}f^M(i-1,j-1) + \alpha_{im}f^I(i-1,j-1) + \alpha_{dm}f^D(i-1,j-1))$$ $$f^I(i,j) = \alpha_{mi}f^M(i-1,j) + \alpha_{ii}f^I(i-1,j)$$ $$f^D(i,j) = \alpha_{md}f^M(i,j-1) + \alpha_{dd}f^D(i,j-1)$$

其中：

• $i$ 是 read 的位置，$j$ 是 haplotype 的位置；
• $\alpha_{XY}$ 表示从状态 X 转移到状态 Y 的概率；
• $\rho$ 是发射概率，通常基于碱基质量值计算。

最终，PairHMM 计算的是整条 read 和整个 haplotype 的联合似然，通常取 $f^M(m,n)$ 或三态之和。

---

4. PairHMM 与动态规划的关系

PairHMM 的计算过程本质上是一个 二维动态规划：

• 状态是 $(i,j)$，表示 read 的前 $i$ 个碱基和 haplotype 的前 $j$ 个碱基；
• 每个单元格 $f^M(i,j)$、$f^I(i,j)$、$f^D(i,j)$ 依赖前一个波前的数据；
• 递推方向类似于 Smith-Waterman，但计算的是概率（浮点数），而不是整数得分。

论文 Table 1 给出 PairHMM 的特征：

特征	值
维度	2D DP 表
大小	约 $100 \times 60$
依赖	最后 2 个 wavefront
精度	浮点数

• 2D DP 表：因为要同时沿 read 和 haplotype 两个方向递推；
• 约 $100 \times 60$：短读长约 100，haplotype 窗口约 60；
• 最后 2 个 wavefront：和 BSW 类似，当前波前只依赖前两个波前，适合波前并行；
• 浮点数：概率值通常很小，需要浮点精度，论文说 PairHMM 使用 floating-point arithmetic。

---

5. 为什么 PairHMM 计算量大？

在 GATK HaplotypeCaller 中：

• 一个局部区域可能生成多个候选 haplotype；
• 每条 read 都要和每个候选 haplotype 做 PairHMM；
• read 数量可能成千上万，haplotype 也有多个。

因此，PairHMM 的计算量非常大。论文 2.3 节指出，PairHMM 在对应的测序流程阶段中花费约 70% 的时间。

为了加速，实际实现中常采用 pruning（剪枝） 技术：在 DP 表中提前终止那些概率极低的路径，只计算有希望的单元格。论文 6 节提到，GenDP 评估的是 pruning-based implementation，其中 scan 阶段占 97.7%，剩余 2.3% 的重新计算在 CPU 上完成。

---

6. GenDP 如何加速 PairHMM？

论文中 GenDP 对 PairHMM 的支持包括：

6.1 浮点 PE 阵列

DPAx 架构中有一个专门的 浮点 PE 阵列，因为 PairHMM 需要浮点运算。整数 PE 阵列则用于 BSW、POA、Chain 等。

6.2 可编程计算单元

PairHMM 的目标函数包含多个乘加运算（如图 7b 的 reduction data-flow）。GenDP 的计算单元采用 2 级 ALU reduction tree，适合这种归约模式。每个 PE 是 2-way VLIW，可以并行执行两个计算指令。

6.3 对数与定点近似

论文 7.2 节提到：

The PairHMM baseline applies floating point, whereas GenDP applies the pruned-based implementation using logarithm and fixed point numbers to approximate the computation and reduce complexity.

也就是说，GenDP 并没有直接用浮点算所有东西，而是用 对数域 + 定点数 来近似概率计算，从而降低硬件复杂度，同时保持精度。这是一种常见的 PairHMM 优化：把乘法变成加法，把小数变成定点整数。

6.4 DPMap 映射

DPMap 算法把 PairHMM 的目标函数数据流图划分成子图，映射到 PE 内的 ALU 阵列。Figure 7b 展示了 PairHMM 的归约数据流，DPMap 会据此生成计算指令。

6.5 依赖模式支持

PairHMM 是 2D DP 表，依赖最后两个 wavefront。DPAx 的 PE 阵列通过 systolic 数据流和 FIFO 支持这种波前并行。每个 PE 负责一行，query 序列流经 PE，目标序列静态存储。相邻 PE 之间传递上方和对角线依赖数据。

---

7. 与其他 kernel 的对比

Kernel	维度	依赖	精度	在流程中的作用
BSW	2D	最后 2 波前	8/16-bit 整数	read alignment
PairHMM	2D	最后 2 波前	浮点	variant calling
POA	2D	图结构、长距离	32-bit 整数	组装抛光
Chain	1D	前 N 个锚点	32-bit 整数/浮点	长读重叠

PairHMM 的独特之处在于：

• 需要浮点或高精度定点；
• 计算的是概率似然，而不是相似性得分；
• 在 variant calling 中占主导时间；
• 常用剪枝优化，GenDP 支持这种剪枝实现。

---

8. 一句话理解 PairHMM

PairHMM 是一种基于隐马尔可夫模型的二维动态规划算法，用于计算一条测序 read 由某个候选 haplotype 产生的似然概率。
它有三个状态（匹配、插入、缺失），依赖前两个波前，使用浮点运算，是变异检测中最耗时的步骤之一。GenDP 通过浮点 PE、可编程计算单元、对数/定点近似和波前并行，高效地加速 PairHMM。
