一. 前言

驱动开发,尤其是接口驱动等, 很多时候都是围绕着器件的波形图和时序图来进行，很多时候写设计文档,或者问题分析文档时，需要添加波形时序图进行描述和示例，比如希望把关键点标志出来，尤其是需要注意的时序点, 比如复位等待时间，上电时序, setup，hold时间等。如何优雅的生成波形图时序图呢?

平常我们的做法是datasheet中截图，然后编辑标注，虽然也可以，但是显得不是那么优雅美丽！

那么是否有有优雅的方式，直接画出需要的波形时序图呢？这里推荐一个工具wavedrom
官网
 直接网页就可以使用

二.使用介绍

参考官方文档

1 信号

基本的语法是

{ signal: [{ name: "Alfa", wave: "01.zx=ud.23.456789" }] }

"signal" 数组，包含多个WaveLanes，一个wave就是一行，一个波形.
每个WaveLane 至少需要 "name" 和"wave"两个字段.
Signal下有一行标题为Alfa波形根据wave后面的内容画出
一个字符对应一个bit周期，用不同的字符代表不同的含义，其中 1表示高电平，0表示低电平, .表示保持前一个状态
空行用一个占用一行即可

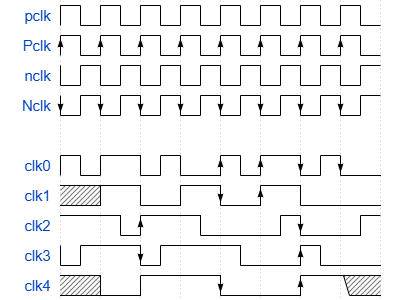

2 时钟

时钟也是上述的一个信号,一个bit周期改变两次,有正负极性，可以边沿加箭头

主要字符含义如下

p 高在前的时钟
P 带上升沿箭头的p
n 低在前的时钟
N 带下降沿箭头的n

上述n和p对应negative和positive，大写就表示带箭头 h 表示全高 H 表示带上升沿箭头的h l 表示全低 L 表示带下降沿箭头的l 上述h对应high，l对应low，大写表示带箭头

x表示x态
z表示高阻态

{ signal: [
  { name: "pclk", wave: 'p.......' },
  { name: "Pclk", wave: 'P.......' },
  { name: "nclk", wave: 'n.......' },
  { name: "Nclk", wave: 'N.......' },
  {},
  { name: 'clk0', wave: 'phnlPHNL' },
  { name: 'clk1', wave: 'xhlhLHl.' },
  { name: 'clk2', wave: 'hpHplnLn' },
  { name: 'clk3', wave: 'nhNhplPl' },
  { name: 'clk4', wave: 'xlh.L.Hx' },
]}

3 标签

wave中用=表示需要加标签, 后面按顺序找对应的data中对应的标签

{ "signal" : [
{ "name": "clk",  "wave": "P......" },
{ "name": "bus",  "wave": "x.==.=x", "data": ["head", "body", "tail", "data"] },
{ "name": "wire", "wave": "0.1..0." }
]}

第一个=找到head
第二个=找到body
由于后面还有一个.表示还是body
第三个=找到tail
所以最后data中的data不显示，因为只有三个=

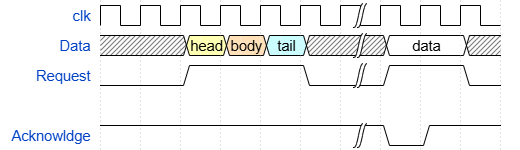

4 间断省略

用|表示

{ "signal" : [
	{ "name": "clk",            "wave": "p.....|..." },
	{ "name": "Data",           "wave": "x.346x|=.x", "data": ["head", "body", "tail", "data"] },
	{ "name": "Request",        "wave": "0.1..0|1.0" },
  	{},
  	{ "name": "Acknowldge",     "wave": "1.....|01." }
]}

5 带颜色标签

2-9表示, 其中2是没有颜色和=等价

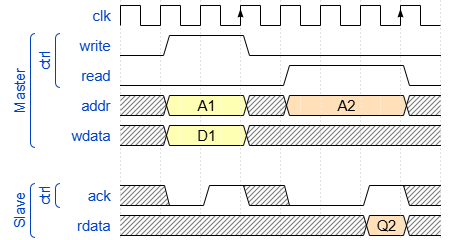

6 分组

用[]括起来一组信号: ['group name', {...}, {...}, ...]

{signal: [
{    name: 'clk',   wave: 'p..Pp..P'},
['Master',
	['ctrl',
		{name: 'write', wave: '01.0....'},
		{name: 'read',  wave: '0...1..0'}
	],
	{  name: 'addr',  wave: 'x3.x4..x', data: 'A1 A2'},
	{  name: 'wdata', wave: 'x3.x....', data: 'D1'   },
],
{},
['Slave',
	['ctrl',
		{name: 'ack',   wave: 'x01x0.1x'},
	],
	{  name: 'rdata', wave: 'x.....4x', data: 'Q2'},
]
]}

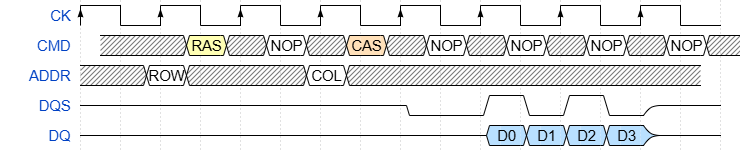

7 周期和相位

增加字段

period: 表示周期
phase: 0.5表示相位; 负数表示信号后移动，正数前移

{ "signal" : [
	{ "name": "CK",  "wave": "P.......",                                                 "period":2   },
	{ "name": "CMD", "wave": "x.3x=x4x=x=x=x=x", "data" : "RAS NOP CAS NOP NOP NOP NOP", "phase" :-0.5 },
	{ "name": "ADDR","wave": "x.=x..=x........", "data" : "ROW COL",                     "phase" :0.5 },
	{ "name": "DQS", "wave": "z.......0.1010z." },
	{ "name": "DQ",  "wave": "z.........5555z.", "data" : "D0 D1 D2 D3" }
]}

8 配置属性

缩放

放在signal数组后

config: { hscale: x }

x为大于0的整数表示水平放大多少倍

主题

config:{skin:'...'} ...可以为'default' 和 'narrow'

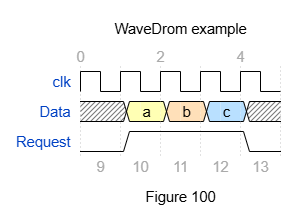

上下标题

head:{...} 和 foot:{...}

可以加如下属性

tick: 增加时间标签，边沿对齐
tock: 增加时间标签，中间对齐
text: 标签内容，格式支持 tspan 属性，详见文档
every: ticks 和 tocks 递增单位, 不写则为1

{signal: [
	{name:'clk',         wave: 'p....' },
	{name:'Data',        wave: 'x345x', data: 'a b c' },
	{name:'Request',     wave: '01..0' }
],
head:{
	text:'WaveDrom example',
	tick:0,
	every:2
},
foot:{
	text:'Figure 100',
	tock:9
},
}

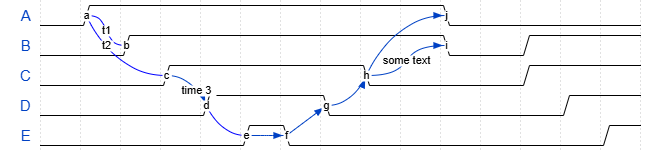

9 箭头

支持以下箭头，定义node来标志位置，箭头连接不同node位置

格式为:Node 箭头 node 文字

~    -~
<~> <-~>
~>   -~>  ~->

{ signal: [
{ name: 'A', wave: '01........0....',  node: '.a........j' },
{ name: 'B', wave: '0.1.......0.1..',  node: '..b.......i' },
{ name: 'C', wave: '0..1....0...1..',  node: '...c....h..' },
{ name: 'D', wave: '0...1..0.....1.',  node: '....d..g...' },
{ name: 'E', wave: '0....10.......1',  node: '.....ef....' }
],
edge: [
'a~b t1', 'c-~a t2', 'c-~>d time 3', 'd~-e',
'e~>f', 'f->g', 'g-~>h', 'h~>i some text', 'h~->j'
]
}

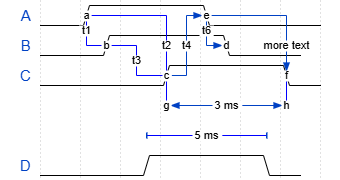

10 连线

和箭头类似

支持以下

-   -|   -|-
<-> <-|> <-|->
->  -|>  -|->  |->
+

{ signal: [
{ name: 'A', wave: '01..0..',  node: '.a..e..' },
{ name: 'B', wave: '0.1..0.',  node: '..b..d.', phase:0.5 },
{ name: 'C', wave: '0..1..0',  node: '...c..f' },
{                              node: '...g..h' },
{                              node: '...I..J',  phase:0.5 },
{ name: 'D', wave: '0..1..0',  phase:0.5 }
],
edge: [
    'b-|a t1', 'a-|c t2', 'b-|-c t3', 'c-|->e t4', 'e-|>f more text',
    'e|->d t6', 'c-g', 'f-h', 'g<->h 3 ms', 'I+J 5 ms'
]
}

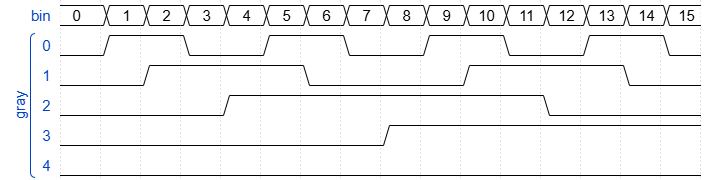

11 使用代码

还有高阶用法，直接使用代码生成

(function (bits, ticks) {
	var i, t, gray, state, data = [], arr = [];
	for (i = 0; i < bits; i++) {
		arr.push({name: i + '', wave: ''});
		state = 1;
		for (t = 0; t < ticks; t++) {
			data.push(t + '');
			gray = (((t >> 1) ^ t) >> i) & 1;
			arr[i].wave += (gray === state) ? '.' : gray + '';
			state = gray;
		}
	}
	arr.unshift('gray');
	return {signal: [
			{name: 'bin', wave: '='.repeat(ticks), data: data}, arr
	]};
})(5, 16)

12 逻辑图

还可以画逻辑电路原理图, 使用assign

见逻辑图tutorial

{ assign: [
	["out",
		["|",
			["&", ["~", "a"], "b"],
			["&", ["~", "b"], "a"]
		]
	]
]
}

三. 总结

可以看到wavedrom功能强大，可以非常优雅快速地画各种波形时序图，

语法也比较好理解，基本从英文单词就可以理解符号的作用，网页可以可视化编辑，非常方便。
